安徽理工大学高峰学科建设经费购置仪器信息核准表
所属学院：化工与爆破学院 仪器存放地点：崇礼南楼124
仪器名称 |
20L球形液体燃料爆炸测试系统 |
国别 |
中国 |
高峰学科 仪器编号 |
GFYQ 2021-2-2-36 |
型号 |
定制 |
安装日期 |
2021 |
生产厂家 |
江苏苏美达仪器设备有限公司 |
设备管理人 |
程扬帆 |
联系电话 |
18709859395 |
电子邮箱 |
cyf518@mail.ustc.edu.cn |
技术指标与参数 1、技术参数 1.1 爆轰球罐容积：20L，材质：不锈钢S30408 1.2 爆炸极限压力：2.5MPa，瞬态燃烧火焰温度：1000℃ 1.3 抽真空度：0.065MPa 1.4 安全装置整定压力：3MPa 1.5 球罐内外表面抛光，抛光精度：0.8μm 1.6 爆轰球罐有2套对喷喷雾系统，喷雾最高动作频率：3次/s，电磁阀最高耐压等级：16 kgf/cm2。U型喷雾装置，燃料装储室，R15喷雾体M40×φ20×130，内球半圆R15，承耐压力2.5MPa。储气罐≥φ140×3，压力1.6MPa，可实现爆轰球罐喷雾，并实现爆轰燃烧。 1.7 4个传感器对接口M20×1.5。 1.8 2组对视观测窗口，观测窗口可视范围R110mm，压力3MPa。 1.9 点火电极装置由接缘、法兰、绝缘板、电极棒组成，实现电火花点火。 1.10 PCB 113B24压力传感器（每个配套2米连接线）2个。 2、性能要求 2.1 用于液体燃料爆轰燃烧测试，研究液相爆炸机理，进行液相爆炸力学实验。 2.2 气溶胶的燃爆性能和燃爆极限实验。 2.3 气溶胶高瞬态燃烧实验气动输送。 2.4 气溶胶高瞬燃烧过程的光学实验和图像采集。 |

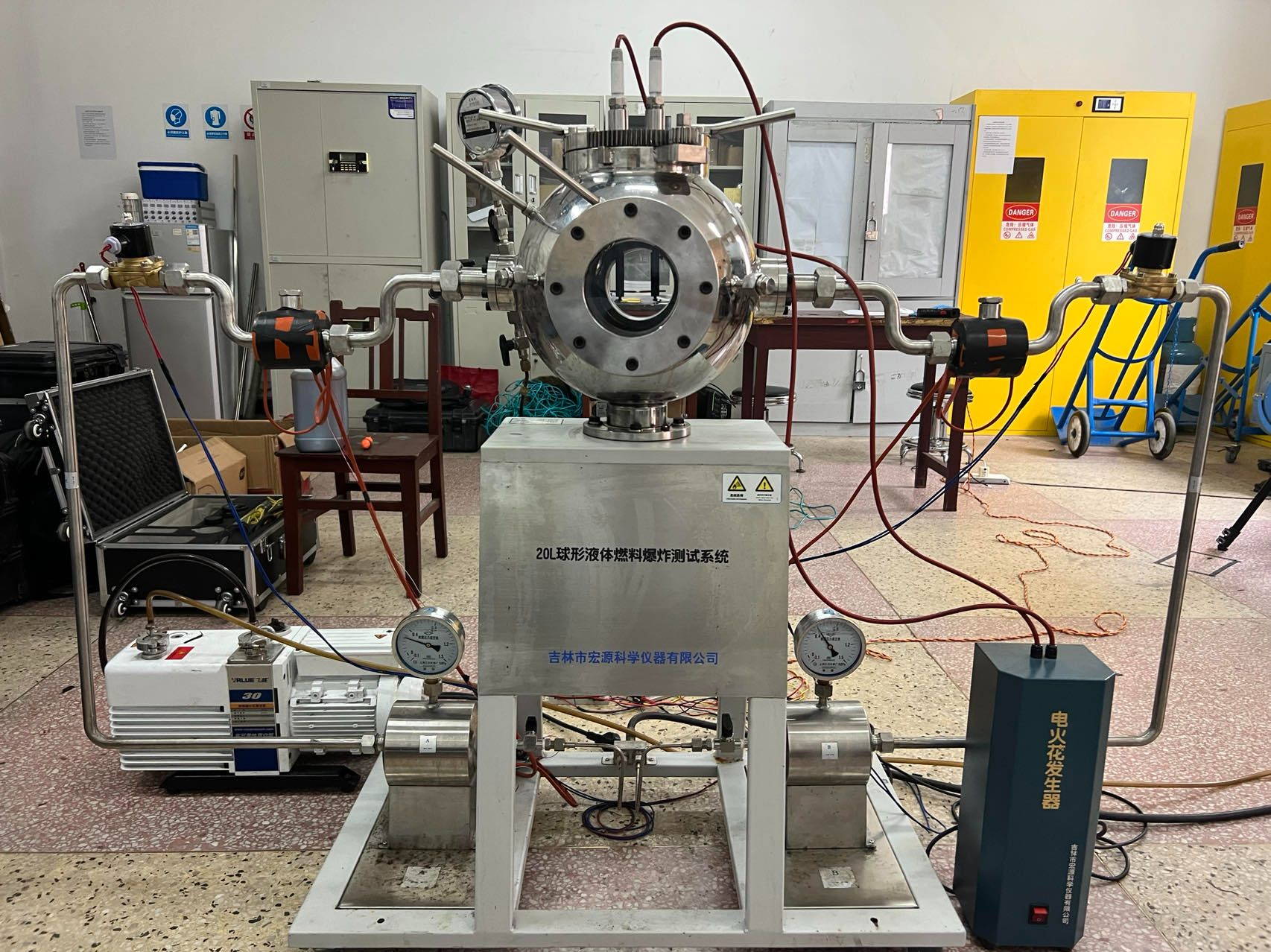

仪器照片
|
