型号

定制

安装日期

生产厂家

青岛统一系统集成有限公司

设备管理人

赵洋

联系电话

电子邮箱

技术指标与参数

粉尘颗粒物探测器实验系统包括三个模块：粉尘颗粒探测器研发模块、粉尘颗粒物探测器实验模块以及智能化控制模块。

粉尘颗粒物探测器实验模块包含：粉尘发尘装置、风硐硐体、不锈钢静电除尘器、风机、变频器、整流栅、电子天平、操作台主机以及风速粉尘测量仪器，具体参数如下：

（1）风硐硐体装置该装置长为10m，直径0.8m，由不锈钢材料卷筒而成。（2）静电除尘器静电除尘器采用16000型号，处理风量为16000m3/h，该装置的工作原理是利用高压电场使烟气发生电离，气流中的粉尘荷电在电场作用下与气流分离。与其他除尘设备相比，静电除尘器耗能少，除尘效率达85%。（3）通风装置该部分主要是指抽出式风机和变频器，风机采用4-68-4A型号，直径400mm，全压1628pa，转速为2900r/min。变频器采用功率为4.4kw的vm06型变频器，工作电压为380V，用于风机和加压泵额定频率要求。（4）其他配套检测仪器：矿用温湿度检测仪：测量范围: 0~100%rh/-50~100℃；测量精度：±0.8%rh/±0.1℃；供电方式：USB口充电；延长电缆：2米；精密天平最大称量：120g/31g；读数精度/可读性：0.1mg/0.01mg；重复性(≤)：±0.1mg/±0.02mg；线性误差(≤)： ±0.1mg/±0.02mg

粉尘颗粒物探测器研发模块包含：半导体激光器、精密数字源表、数字示波器、磁控溅射镀膜机、探针台等组成，具体参数如下：

（1）多模光纤耦合红光半导体激光器。中心波长：635nm；出光纤输出功率：≥1300mW（0~Max功率可调节）；工作方式：光斑模式TE00；光纤芯径：200µm；光纤连接器：SMA905。（2）双温区CVD管式炉。基本参数热偶：K型热偶；升温速率：≤10℃/min；温度：1400℃（1400℃＜1h）；电源：AC220，50Hz；最大功率：3KW；高纯石英管尺寸：60 O.D * 55 I.D * 1000mm L。（3）双通道数字源表。最大电流源/量程：3A；最大电压源/量程：210V；通道数量：2；通道分辨率：100fA/100nV；通道同步时间：<500ns。（4）探针台。极面尺寸：45mm；线圈数量：2；磁场气隙调节形势：双向可调；磁场气隙调节范围：0-79mm；线圈直流电阻：6.9Ω；线圈间距：80mm；线圈宽度：80mm；线圈直径：148mm；最大工作电流：±5A；电压：±40V；输入功率：0.2KW。（5）磁控溅射镀膜机。真空腔体：采用方形腔体，全部采用SUS304不锈钢制成，真空室装有前快开门，打开后可以对腔体内部进行维护，配有φ100观察窗带挡板；系统真空检漏率：≤5.0x10-7Pa.l/S；腔体的极限真空为5x10-5Pa；靶材尺寸：Ф60mm。

智能化控制模块含自动采集平台内粉尘浓度、风速等实时数据，并通过软件控制粉尘发生装置发尘量大小。可根据实验要求自行设定及控制抽出式风机。粉尘发生器工作后，粉尘颗粒经过粉尘浓度测量仪，该仪器采集到相应数据，并将数据实时传输到集成控制柜，屏幕显示相应的数值，实验数值自动存储，分析，相关的参数可输入更改如下：

（1）抽风量：0 ~ 16000 m³/h（2）粉尘浓度测量范围：0 ~ 1500 mg/m³（3）产生粒径范围：0.2 ~ 100 μm（4）发尘速率：0 ~ 0.02 kg/s

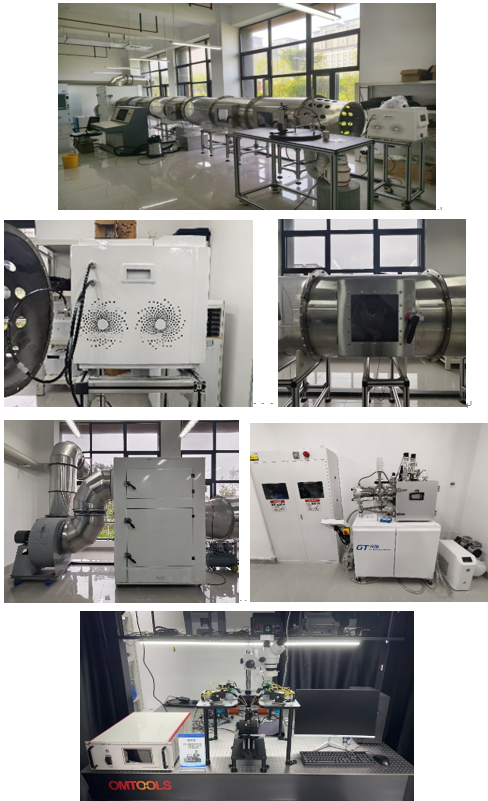

仪器照片
