型号

非标定制

安装日期

2022-12-02

生产厂家

北京杜克泰克科技有限公司

设备管理人

蔡峰

联系电话

13966496387

电子邮箱

技术指标与参数

光谱分析系统主要设备：高精度光谱分析仪、可调制激光光源、激光控制器、光声光谱多气体分析仪、光电探测器、吸收池、采集卡、高灵敏度麦克风感应声压器、锁相放大器、函数发生器、示波器、真空泵、恒温恒湿箱、光学平台及夹具、光耦合器和单模光纤等部件组成。

一、高精度光谱分析仪

1、 波长范围：600～1700nm；

2、测量光纤类型：单模、多模

3、输入接口方式：非接触式，自由空间光输入结构

4、 波长精度：最高达±0.02nm，全波段可达±0.1nm；

5、 波长线性度：±0.01nm以上；

6、 波长分辨率最高：20pm；

7、 杂散光抑制比：大于70 dB；

8、 扫描速度 ≤ 0.2 sec (Span: 5 nm, Sens: NORM_AUTO)；

9、 测量光功率范围：－90dBm～＋20dBm，响应文件中应提供动态图谱；

10、 功率精度：±0.4dB；

11、 动态范围：大于60dB（±0.4nm，1523nm,分辨率0.05nm）；

12、 偏振相关度：±0.05dB；

二、可调制激光光源

1、中心波长：不小于1653.7nm

2、中心波长公差：±1nm

3、边摸抑制比（SMSR）：40dB

4、阈值电流（Ith)：20mA

5、光纤输出功率：6mW

6、线宽：≤2MHz

7、温度调谐系数：0.1 nm/℃

8、电流调谐系数：15pm/mA

9、斜率效能： 0.1mW/mA

10、热敏电阻：10 KΩ

11、最大操作电流：120mA

12、正向电压Vf:2V

13、TEC 电流:1.2A

14、反向电压LD:2V

15、反向电压PD:20V

16、芯片工作温度:0-50℃

17、驱动电流:0～225mA（激光器）

18、NTC:9.7-10.3KΩ

19、电源电压:100-240V

20、功率:5-15A

21、调制低频率:20-1000KHz

22、温度控制范围:0-50℃

23、模拟输入(峰-峰值):0-5V（交流耦合）

24、模拟输出:0-2.5V

25、光纤接口:FC/APC

26、智能化控制:软件远程操控

三、激光控制器

1、以恒定电流或恒定功率模式工作；

2、通过电阻式触摸屏GUI进行本地控制，或通过USB远程控制；

3、支持8伏电压下最大1.0A的激光二极管驱动电流；

4、通过外部源调整激光器的射频输入；

5、尺寸（约）：110 mm x 74 mm x 170mm。

四、光电探测单元

1、光谱范围：800-1700nm；

2、响应度：0.80-1A/W；

3、暗电流：小于0.8nA；

5、相应时间：小于1.15n；

6、带宽：不小于150MHZ；

7、电容：小于0.8pF；

8、光敏面直径：小于75um。

五、光声光谱多气体分析仪

1、可同时测量CH4、CO、CO2、C2H6、C2H4、C2H2、H2O等7种气体，最多可同时测量10种气体；

2、主机：基于悬臂梁光学麦克风红外光声光谱技术，响应文件中应提供悬臂梁光学麦克风实物图；响应时间：一种气体：<10s，冲洗：6种气体+水汽：<60s；

3、检测限：CH4（0.5ppm）、CO（0.5ppm）、CO2（0.5ppm）、C2H6（0.5ppm）、C2H4（0.5ppm）、C2H2（1ppm）、H2O（50ppm）；

4、检测上限为下限的100000倍，动态量程：典型5级；

5、测量腔室恒定温度50℃；

6、重复性：2%测量结果，在标定条件下；准确度：典型2~5%；

7、响应时间3秒~10分钟(可设置)；

8、标定：出厂标定完成；

9、工作条件： 温度范围：0℃–+45℃；

10、湿度范围：低于90% RH, 无凝露；

11、压力范围：大气压；

12、防护等级： IP20 (IEC 529)；

13、振动试验：33 Hz；

14、储存条件： 温度范围：-20℃–+60℃；

15、采样条件：

Ø 温度范围：0–+49℃ 无凝露；

Ø 气体接口： 专用3mm管快速插头，可根据后续需要扩展多种规格接头；

Ø 电气接口；

Ø 工作电源：100 - 240VAC, 50 - 60 Hz  输入功率：100W；

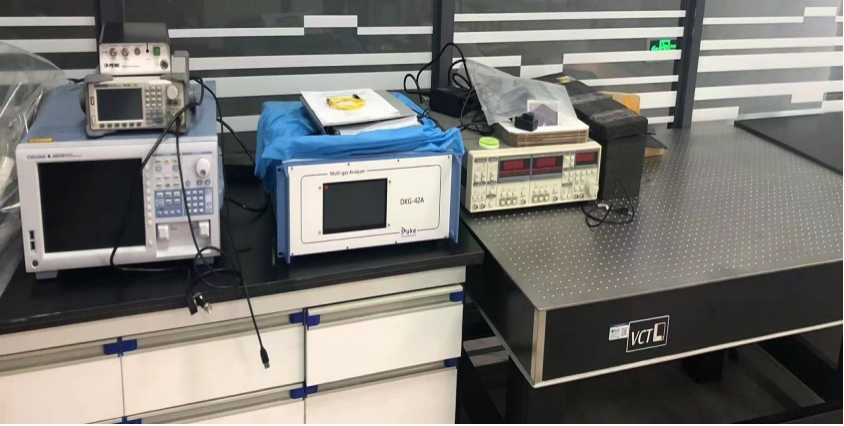

仪器照片
