型号

非标定制

安装日期

2021.11

生产厂家

天地（常州）自动化股份有限公司

设备管理人

张曦

联系电话

18098699622

电子邮箱

583529065@qq.com

技术指标与参数

系统升级改造部分
KJ69J型矿用人员精确定位管理系统由地面中心站、系统软件、传输平台、矿用本安型读卡器、定位标识卡（或本安型信息矿灯）及电源、传输光缆、电缆等组成。
地面中心站：
地面负责整个系统设备及人员监测数据的管理、读卡器实时数据通讯、统计存储、屏幕显示、查询打印、画面编辑、网络通讯等任务。
地面机房主机选用工业计算机两台，采用双机热备，调度室内配置打印机，可以打印有关报表和资料。系统能够对数据进行实时备份和具备灾难恢复功能，能够备份保存至少一年历史资料，能实时监测读卡器故障。
系统软件：
完成人员信息编码采集、识别、加工、显示、存储、查询和报表打印。包括数据管理子系统、考勤管理子系统、定位跟踪子系统、安全报警子系统、通信子系统、WEB浏览模块等功能模块。
传输平台：
KJ69J矿用人员管理系统信息传输平台可采用环网传输，井下矿用本安型读卡器通过光缆或者网线就近接入环网交换机，再通过光缆或者电缆向下传输，矿用本安型读卡器之间通过光缆、网线或者电缆相连。
矿用本安型读卡器KJ69J-D2：
KJ69J-D2型矿用本安型读卡器是以微处理器为核心的智能化矿用电子设备，结合目前最先进的无线电通信技术，并且集成WIFI模块，对定位标识卡发出的无线编码信号进行接收处理，可检测出井下人员及机车等动目标的位置、编码等信息，同时还兼容WIFI通信功能。
KJ69J-D2矿用本安型读卡器在系统传输信道出现故障时可以保存不小于6000条人员轨迹信息，当传输信道恢复正常时矿用本安型读卡器的信息能传送到监测主机，保证人员信息存储不间断。
矿用本安型读卡器具有分站号显示、通信状态显示、数据接收显示等状态显示功能。
主要技术参数：
防爆型式：矿用本质安全型；工作环境：-5℃～40℃；
外形尺寸：（l×b×h）mm：357×333×90；防水等级：IP65。
（1）供电参数:
额定工作电压：DC 18V；工作电流：不大于800Ma
（2）UWB参数
工作频率：（3.5～4.5）GHz；发射功率（天线前）：-30dBm～10dBm；
接收灵敏度：-80dBm；最大位移速度：5m/s；
并发识别数量：200；与标识卡通信距离：400m（空旷无遮挡）。
（3）WIFI参数
通信协议：IEEE 802.11b/g/n；工作频率：2400MHz～2483MHz；
发射功率（天线前）：-20dBm～20dBm；接收灵敏度：-80dBm；
通信距离：400m（空旷无遮挡）。
（4）接口参数:
开关量输出信号
1路电压型开关量输出；1组常开常闭转换接点输出。
主通讯接口信号
2个以太网光口；1个以太网电口；1路PLC接口；3个RS485接口。
矿用本安型无线基站KTW139：
KTW139型矿用本安型无线基站是提供无线宽带接入的关键设备，可同时支持IEEE 802.11b/g/n标准，可提供中继桥接、桥接+覆盖等多种工作模式，是移动终端与矿用交换机之间的无线通信传输中转站。
KTW139型矿用本安型无线基站同时集成UWB定位模块，以微处理器为核心的智能化矿用电子设备，对定位标识卡发出的无线编码信号进行接收处理，可检测出井下人员及机车等动目标的位置、编码等信息。在系统传输信道出现故障时可以保存不小于6000条人员轨迹信息，当传输信道恢复正常时矿用本安型无线基站的信息能传送到监测主机，保证人员信息存储不间断。
KTW139型矿用本安型无线基站具有分站号显示、通信状态显示、数据接收显示等状态显示功能。
主要技术参数：
防爆型式：矿用本质安全型；工作环境：-5℃～40℃；
外形尺寸：（l×b×h）mm：461×420×136；防水等级：IP65。
（1）供电参数:
额定工作电压：DC 18V（3路）；工作电流：单路均不大于900mA
（2）UWB参数
工作频率：（3.5～4.5）GHz；发射功率（天线前）：-30dBm～10dBm；
接收灵敏度：-80dBm；最大位移速度：5m/s；并发识别数量：200；
与标识卡通信距离：400m（空旷无遮挡）。
（3）WIFI参数
通信协议：IEEE 802.11b/g/n；工作频率：2400MHz～2483MHz；
发射功率（天线前）：-20dBm～20dBm；接收灵敏度：-80dBm；
通信距离：400m（空旷无遮挡）。
（4）接口参数:
开关量输出信号
1路电压型开关量输出；1组常开常闭转换接点输出。
主通讯接口信号
3个以太网千兆光口（支持组环）；2个以太网百兆光口；5个以太网电口；
矿用隔爆兼本安不间断电源箱KDW16B-18V：
矿用隔爆兼本安不间断电源箱是直流稳压电源，适用于有瓦斯、煤尘爆炸危险的环境，为矿用本质安全型设备供电。带充电保护功能，防止过充电、过放电。它还提供供电状态输出信号，可监视电源的供电情况。
防爆型式：矿用隔爆兼本质安全型，Exd[ib]ⅠMb；
输入： AC（95V～850）V；电源输出：1路DC 18 V；电池容量：24V/5.5Ah，镍氢电池；外形尺寸：338mm*330mm*153mm；重量：约28 kg。
矿用隔爆兼本安型多路电源KDW65
KDW65矿用隔爆兼本安型多路电源是直流稳压电源，适用于有瓦斯、煤尘爆炸危险的环境，向矿用本质安全型设备供电。它提供三路本安电源输出信号。三路本安输出电源的电压和电流、蓄电池的工作状态，可在液晶显示板上显示。
防爆型式：隔爆兼本质安全型，Exd[ib]ⅠMb；输入电压：AC（95V～850）V；电源输出：3路DC 18 V；输出电流：1300mA；
电池容量：24V/16Ah，镍氢电池；外形尺寸：500mm*476mm*204mm；
重量：约58kg。
标识卡KJ69J-K2：
定位标识卡采用先进的UWB射频识别技术，安装方式多样，与矿用本安型读卡器配套，可完成对井下人员及机车等动目标的位置监测功能。该产品为矿用本质安全型，适用于煤矿井下有瓦斯、煤尘爆炸危险的环境。系统中最多可容纳65535个定位标识卡，编码固化不重码。
KJ69J-K2自带电池，由可充电电池组供电，每次充电连续工作时间不小于30天。能发送无线编码和紧急呼叫信号，供矿用本安型读卡器接收。有紧急呼叫按钮，具备双向通讯功能，并支持振动及声光报警提醒。
工作频率：3650-4150MHz；重量：约100g；定位精度：0.3m；
防护等级：IP65；防爆类型：本质安全型；
本安型信息矿灯KLX5LM(C)(可选配)：
矿灯中集成人员精确定位模块，将人员标识卡和矿灯结合在一起，避免了标识卡更换电池带来的维护工作量，减少了系统维护成本；减少了因电池缺电而引起的信息漏读、误读现象，提高了人员管理系统的准确性。
技术参数：
防爆型式：本质安全型，Ex ia I ma；矿灯电池：锰酸锂电池组，容量：5Ah
额定电压：3.7V ；工作时间：≥11小时，矿灯正常点灯11小时后仍可保证人员定位模块工作3天以上；矿灯电池循环寿命：>500次
双向报警功能，具有灯光“亮-暗闪烁”报警、提示功能。

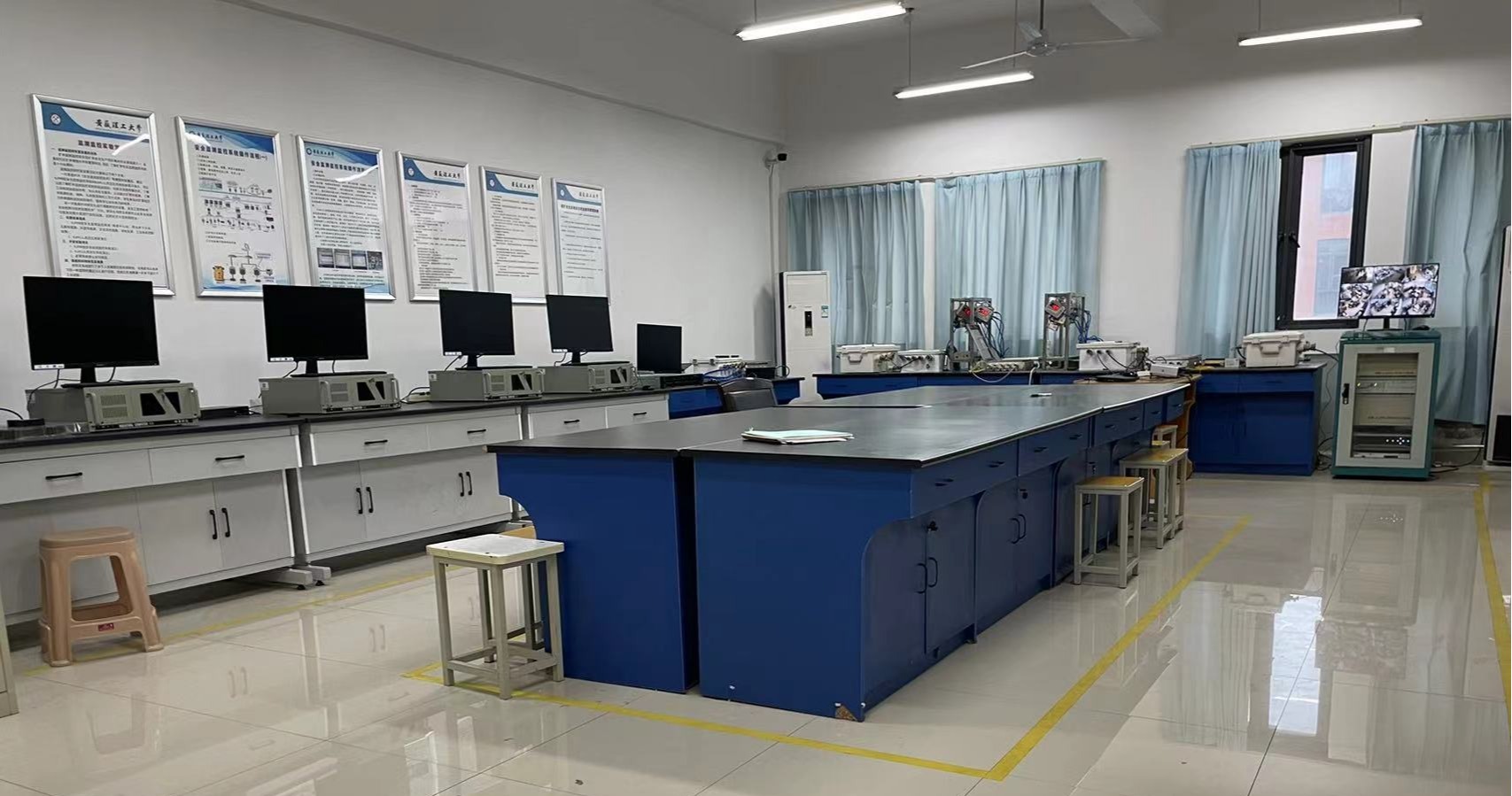

仪器照片
