安徽理工大学高峰学科建设经费购置仪器信息核准表
所属学院：安全科学与工程学院 仪器存放地点：志远楼C201
仪器名称 |
热导黏弹测试系统 |
国别 |
美国 |
高峰学科 仪器编号 |
GFYQ 2021-2-1-28 |
型号 |
HR20+DTC300 |
安装日期 |
2022.05 |
生产厂家 |
美国沃特斯公司 |
设备管理人 |
张雷林 |
联系电话 |
13721135019 |
电子邮箱 |
leilinzhang@ 126.com |
技术指标与参数 1主要技术参数 （1）流变测量技术参数 轴承类型，止推：磁性；轴承类型，径向：多孔碳；电机设计：拖杯；最小振荡扭矩 (nN.m)：1；最小稳态剪切扭矩 (nN.m)：3；最大扭矩 (mN.m)：200； 扭矩分辨率 (nN.m)：0.1；最低频率 (Hz)：1.0E-7；最高频率 (Hz)：100；最小角速度(rad/s)：0；最大角速度 (rad/s)：300；位移传感器：光学编码器；双读头光学编码器：标配；位移分辨率 (nrad)：2；应变切换时间(ms)：15；速率切换时间(ms)：5；法向/轴向力传感器：FRT；最大法向力(N)：50；法向力灵敏度 (N)：0.005；法向力分辨率 (mN)：0.5。 （2）热导测量技术参数 方法：保护热流计；标准测试方法：ASTM E1530；样品兼容性：固态、膏体、液体、薄膜；样品直径：50mm直径；样品厚度：最大25mm，使用有关软件波，薄膜厚度可降低为0.1mm； 温度范围：-20℃~300℃；导热系数范围：0.1~40W/m.K；热阻范围：[1]0.0005~0.010m2K/W[2]0.002~0.020 m2K/W [3]0.01~0.05 m2K/W； 准确度：±3%；重复性：±1-2%； 模块配件：1显微镜模块 工作距：11.4mm(50×)11.6mm(240×)； 视野：7.8×6.3mm(50×) 1.6×1.3mm(50×)； 光源：8 white LED’s； 图像采集：1280 × 1025 pixels, 30 fps 温度范围：-20 °C to 100 °C； 夹具：平行板和锥板最大直径可达60mm 2小角度光散模块 波矢范围：1.38 μm-1~ 6.11μm-1 ； 目标物尺度范围：1μm~4.6μm； 散射角度：6°~26.8°； 波长：635nm |

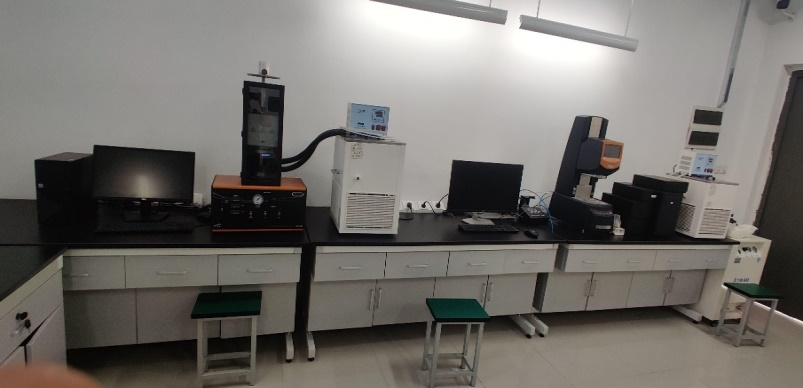

仪器照片
|
