技术指标与参数

一、外观和结构要求

1、 环形低速风洞应为全封闭式，工作段流场不受外接干扰， 观测窗、孔及各段连接处应封闭严密、不漏气。

2、风洞表面无刮痕、变形、凹痕，外部结构整洁美观；内壁应光滑、无凸凹不平。

3、连续工作时不产生明显震动，应保证在试验期间环境温度波动不大于1℃/h。

二、性能要求

1、环形低速风洞主要用于矿用机械式、机械电子式和电子式风速表以及煤矿用风速传感器的计量检定，其设计制造执行 JJG（煤炭） 02-96《矿用风速测量仪表检定装置》的规定，设备满足机构根据 JJG（煤炭） 01-96《矿用风速表》、 JJG（皖） 51-2016《煤矿用风速传感器》规程的要求建立计量标准，能够对国内主要厂家生产的矿用机械式、机械电子式和电子式风速表以及煤矿用风速传感器（兼容模拟信号和数字信号）进行检定。

2、风洞：

2.1、工作段尺寸

工作段径向尺寸：第一工作段径向尺寸不小于780 mm，第二工作段径向尺寸不小于500 mm。

2.2、工作段流速范围：0.2～40.0m/s。

a、第一工作段流速范围：0.2～15.0m/s

b、第二工作段流速范围：1.0～40.0m/s

2.3、工作段流速均匀性相对标准偏差:≤1.0﹪（气流均匀区域 70%，风速 5.0 米/秒以上）

2.4、工作段流速稳定性相对偏差:≤0.5﹪（风速 5.0 米/秒以上）

2.5、紊流度: ≤0.5﹪

2.6、气流偏角: ≤1.0°

2.7、电机功率：7.5kW

2.8. 气流偏角：≤1.0°

2.9. 环境噪声：≤85dB。

2.10. 温度范围：（5～35）℃

2.11. 装置的控制方式：可实现手动操作和计算机自动控制。应实现计算机数据采集、处理及记录保存、打印等操作。

a.软件界面友好，结构合理，板块清晰，方便查询和操作，运行可靠、稳定、易维护、可扩展。

b.软件能够自动采集并计算工作区温湿度、大气压力、 微差压、 风表风速、传感器风速示值、传感器传输信号值（包括模拟信号和数字信号）。

c.软件应可在试验前更改皮托管系数，可手动增设微差压、大气压力、温度等参数修正值。

2.12.品牌计算机、打印机，电脑主机CPU：英特尔酷睿不低于i5-8700；操作系统：Windows10 ；内存：DDR48GB；硬盘：机械硬盘+固态硬盘， 1TB+256G SSD；显卡：独立显卡不低于4GB；显示器：不小于21.5 英寸显示器。

3. 标准皮托管：校正系数：0.997～1.003,偏差不大于 0.5%

4.高精度数字微差压计：测量范围：（0～2500）Pa，准确度等级不低于 0.03级。

5. 温湿度传感器：温度测量范围：(-20～+80)℃，最大允许误差≤±0.2℃；湿度测量范围：0%RH～100%RH，最大允许误差≤±2%RH。

6. 大气压力传感器：测量范围：（50～120）kPa，最大允许误差≤±0.4hPa。

7.风速传感器频率信号显示装置:测量范围为 0～2000Hz,稳定度不大于 1×10-6,风速传感器电流信号准确度 1.5 级。

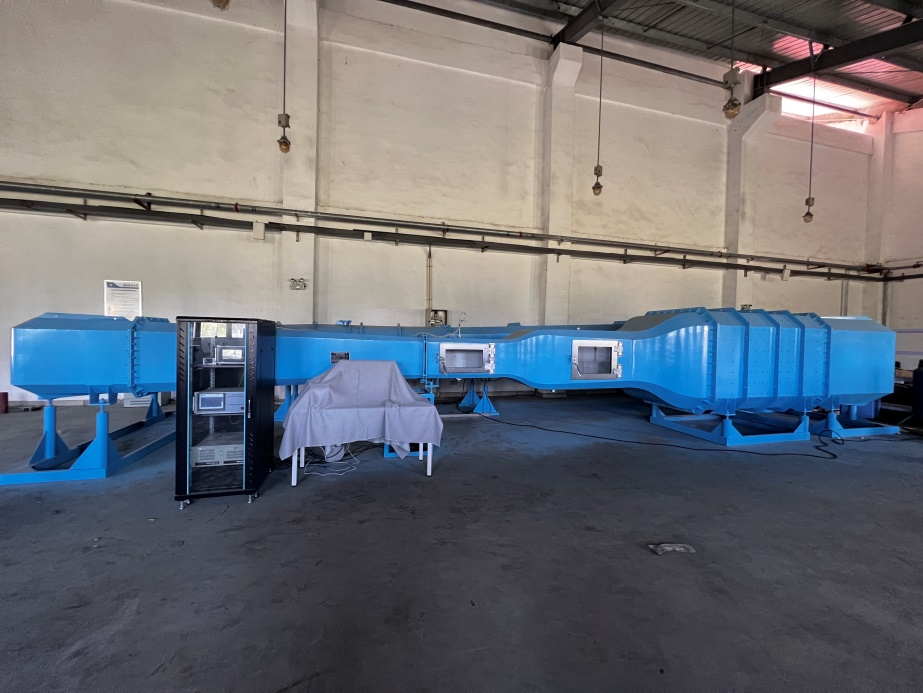

仪器照片
