安徽理工大学高峰学科建设经费购置仪器信息核准表
所属学院：安全科学与工程学院 仪器存放地点：潘一东原位实验矿井
仪器名称 |
低浓度瓦斯安全稳定燃烧实验系统 |
国别 |
中国 |
高峰学科 仪器编号 |
GFYQ 2021-2-2-12 |
型号 |
北京君发 |
安装日期 |
2024.10.28 |
生产厂家 |
北京君发可燃气体技术开发有限公司 |
设备管理人 |
张桂韵 |
联系电话 |
17851142253 |
电子邮箱 |
enezxh@163.com |
技术指标与参数 1、燃烧室：材质：2205 不锈钢，尺寸：300×300×600mm，填充耐温 1700℃保温材料，耐压 1MPa 以上，两侧玻璃视窗，泄爆口；最大处理能力 1Nm3/min； 2、配气系统：可实现甲烷与空气自动混合，浓度范围 0-30%可控。两种气源模式：液化高浓度煤层气、矿上瓦斯抽采系统。液化高浓度煤层气采用钢瓶，内部压力 0.5-1.2MPa； 3、气体输送系统：带狭缝阻火器、水封阻火器、喷淋、气水分离、干燥装置，管径 50mm； 4、燃烧器：两种不同燃烧器：金属、陶瓷，耐压均在 2.5MPa 以上；管径 100mm，内部毛细管直径 3、5、7、8、9、10mm； 5、预处理器：带加温装置，温度可控，带烟气循环。预热器出口及进口变径及管道均耐压 2.5MPa 以上。在预热器的进口设置定向爆破的爆破片，并将爆破压力引至高空或远处安全地带； 6、点火系统：电子枪打火，自动开闭阀、自动点火，高浓度煤层气罐供气； 7、监测数据：瓦斯流量（0-4m3/min）、配风流量（0-120m3/min）、瓦斯浓度（0-30%）、瓦斯压力（0-1Mpa）、进气温度（0-300℃）、进气湿度（0-100%）、燃烧室温度（0-1700℃）、燃烧室压力（0~200Pa）、排风量、烟气成分等。采用 PLC 组建监控系统，燃烧室压力采用高速数据采集卡实现数据采集。
|

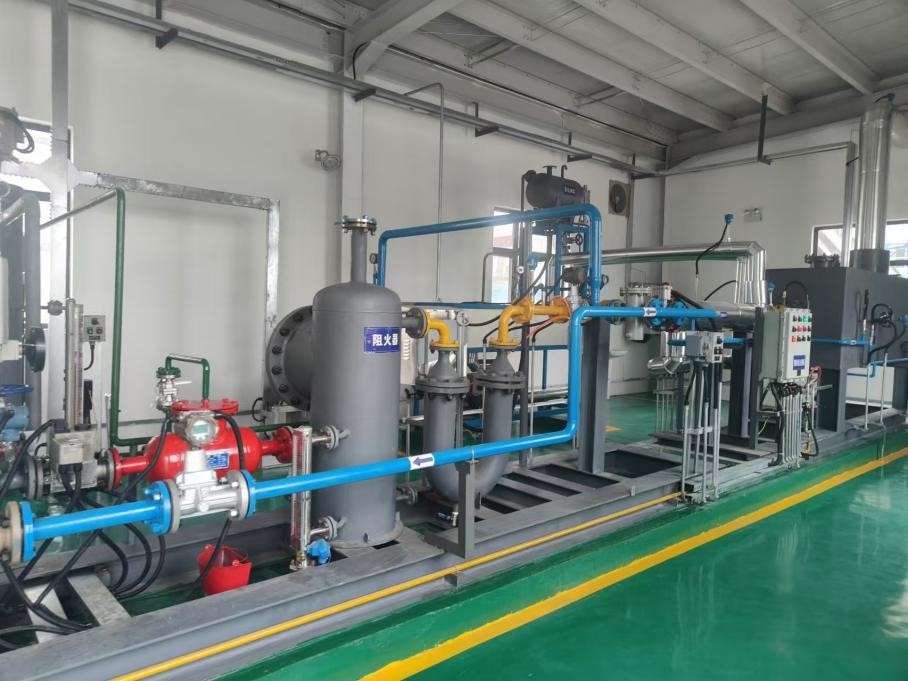

仪器照片
|
