安徽理工大学高峰学科建设经费购置仪器信息核准表
所属学院：安全科学与工程学院 仪器存放地点：志远楼C104
仪器名称 |
高频振动采集及孔内成像系统 |
国别 |
中国 |
高峰学科 仪器编号 |
GFYQ 2020-2-2-01 |
型号 |
非标定制 |
安装日期 |
2020.10 |
生产厂家 |
江苏拓创科研仪器有限公司 |
设备管理人 |
马衍坤 |
联系电话 |
13966474632 |
电子邮箱 |
mykunbest@126.com |
技术指标与参数 一、高频声音与振动模块系统 1套 仪器用途：为声音和振动应用而设计,该模块具有24位模拟输入和恒定电流信号调理; 常见的应用包括噪声、振动和声振粗糙度(NVH)分析，大型大麦克风阵列以及动态结构测试。 主要指标： 1.通道数：6个，每通道1.25 MS/s采样率； 2.模拟耦合输入:AC/DC； 3.高通滤波器截止频率：0.5Hz； 4.最大采样率1.25MS/S 5.正面连接方式：InfiniBand 6.时域模式下每通道采样率不低于20M/S 7.BNC接线盒： 1个 BNC-2110抗噪屏蔽式BNC接线盒，配套使用PXIe-6358电流测试模块 8.InfiniBand to BNC配件：1个 仪器转接BNC配套装置SHB12x-6BNC，单线长0.2米 9.高速微距成像模块 1个 焦距范围:不小于60mm； 最近对焦距离：不低于0.219mm； 直径：不小于70mm；长度不低于74mm； 配转换接口 1个，需与采购人现有设备匹配； 二、三维轨迹成像装置 1台 仪器用途： 观测钻孔中各种特征及细微构造：观测和定量分析煤层等矿体走向、厚度、倾向、倾角，层内夹矸及与顶板岩层的离层裂缝程度等；观察混凝土内空洞、裂隙、离析等缺陷的位置及程度； 主要指标： 1.探头摄像机：不低于1980万像素； 2.轨迹测量精度：方向：360°，最高分辨精度0.1°； 3. 俯仰角：±90°，最高分辨精度0.1°； 横滚角：±180°，最高分辨精度0.1°； 4.传输线：U盘传输； 5.探头外径：Φ24～Φ100；适用孔径Φ28～Φ500； 6.提升速度：>0.20m/s； 7.内置电池： 镍氢电，可连续工作8h； 8.工作电流：小于710mA 9.存贮单元：极速CF卡，标准配置32G(可扩展），可存贮2000余米的实验图像； 10.工作电压： 直流12V±5%； 11.主机尺寸：288mm×225mm×94mm； 三、三轴压裂模型系统升级（改造） 1套 仪器用途： 1.模型主体采用316不锈钢锻造制成，其外形为六面掏空的正方形框架结构，内部为150*150*150的方孔，六面用螺栓固定安装压板。X、Y、Z三个方向单面安装有用于加载的活塞缸。 2.其中X方向油缸行程250，油缸后退到最大尺寸时，可把煤样放置的托板完全拉出模型；煤样放置到托板后，启动油缸前进装入煤样。 3.考虑压裂液含有腐蚀性物质，接触煤样的压板采用哈氏合金材料，且压板顶端粘贴聚氨酯板，保证压实煤样。
|

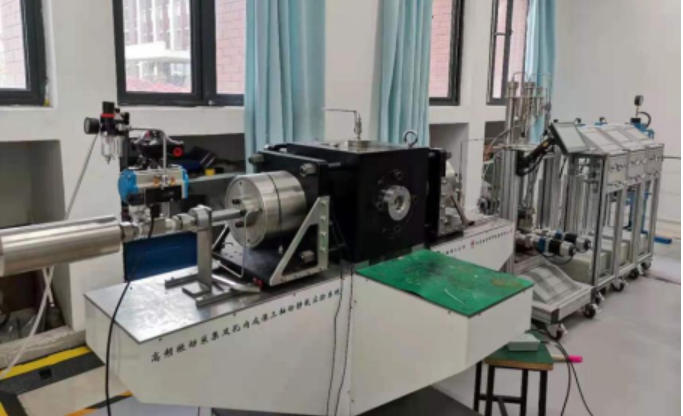

仪器照片
|
