安徽理工大学高峰学科建设经费购置仪器信息核准表
所属学院：矿业工程学院 仪器存放地点：宁远楼C101
仪器名称 |
深部物理相似模拟实验配套升级 |
国别 |
中国 |
高峰学科 仪器编号 |
GFYQ 2021-2-2-06 |
型号 |
定制 |
|
|
安装日期 |
2021年11月17日 |
生产厂家 |
南通华兴石油仪器有限公司 |
设备管理人 |
史文豹 |
联系电话 |
17755432424 |
电子邮箱 |
642214765@qq.com |
技术指标与参数 1、三米模型改造（数量：2套）：3米模型本次改造一共使用18个气缸，单个气缸理论出力500kg，一共是9T的最大模型出力；单个气缸的行程为：150mm；由于气缸的数量太多将6个气缸串联作为一组，三组并联使用，以减少液压站上电磁阀的使用。 2、1m*2m立体架改造（数量1套）：作为平面模型，上部原来留有的支撑点不够，增加槽钢。增加64个气缸使用螺栓固定在新加的槽钢上。 3、10米模型改造（一套）：10米模型框架分成5米和4米的两个模型，气缸安装跟3米模型一样使用螺栓固定，直接在现有上部横梁上面钻眼固定。通过地面的沟将总的供气的气管送到10米模型的南边边缘，然后再单独分配到两组模型，模型内在进行3组的分配。并且在组内进行调压和换向操作。 4、辅助控制系统 1.气缸：缸径：100，行程：150mm耐压：0.8MPa（最大单个理论出力：500kg）； 2.气动调压阀： AR3000 调压范围：0~0.8Mpa带压力显示表； 3.压力显示表：1.6MPa\2.5级； 4.螺杆空气压缩机：排气量：1.6m3/min；最大压力：0.8MPa，冷却方式风冷，驱动方式：5.皮带传动，功率：11KW；外形尺寸：1100*710*1100。 |

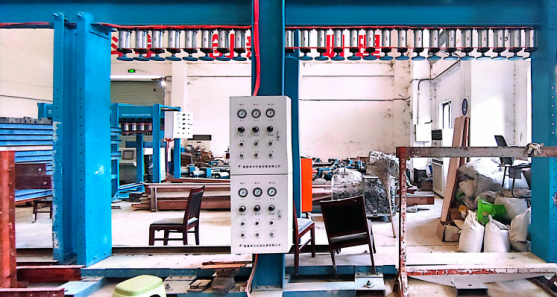

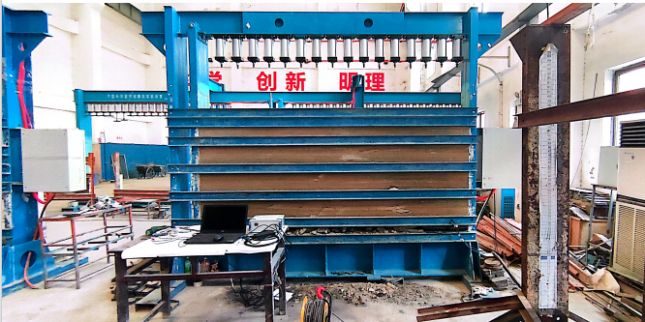

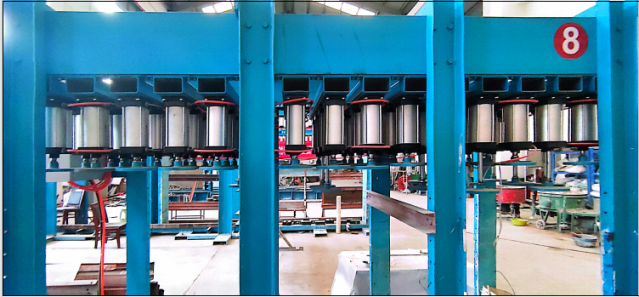

仪器照片
|
