型号

LCMS-8045

安装日期

2023.7.3

生产厂家

日本岛津

设备管理人

琚棋定

联系电话

18055491803

电子邮箱

1205915019@qq.com

技术指标与参数

1.   工作条件

1.1   电源电压:220V±10%；1.2 温度:18℃～28℃；1.3 湿度:40%～70%

2.   液相色谱部分

2.1   系统要求: 高效液相色谱主机一套（与质谱主机同一品牌），包含：二元高压输液泵、脱气机、高压混合器、输液泵自动清洗单元、降温型柱温箱、自动进样器、网络化系统控制器、高性能二极管阵列检测器；

2.2   二元高压梯度系统：2.2.1 泵类型：并联双柱塞(冲程体积10μL)；2.2.2 物理双泵头：减低故障率，便于维护；2.2.3 流速范围：0.0001-10.0000mL/min；2.2.4 耐压：≥105Mpa；2.2.5   流速精确度：≤0.062％RSD；2.2.6 混合器控温：可实现流动相快速、稳定混合；2.2.7 浓度梯度范围：0~100%(0.1%步进)；2.2.8   自我诊断/自我恢复：自动检测到批处理分析过程中意外混入的气泡，自动执行Purge，快速恢复至正常分析状态；2.2.9 智能流量控制功能：防止瞬间高压损害色谱柱，延长色谱柱使用寿命；2.2.10 梯度模式：二元高压梯度系统，要求独立两台输液泵而非二元一体泵，以降低故障率且便于维护；2.2.11 pH范围：1–14。

2.3   在线脱气机：

2.3.1   真空脱气流路数：≥3路；2.3.2 脱气流路体积：400µL/每流路；2.4 自动进样器：2.4.1 线性：>0.9999%；2.4.2 耐压：≥105Mpa；2.4.3 进样周期：≦6.7秒；2.4.4 进样速度：4秒；2.4.5 样品数量：160位(1.5mL/2mL样品瓶)；2.4.6 样品数量扩展：最多可扩展至16000个样品；2.4.7 交叉污染： <0.0003%；2.4.8 针外润洗和进样口冲洗：标配；2.4.9 针外壁送液清洗：可扩展支持两路清洗液；2.4.10 针内壁清洗：可扩展支持3路清洗液；2.4.11 双进样模式：可扩展为支持两条独立流路同时分析；2.4.12 支持多种自动前处理功能：样品稀释、添加、混合、Co-injection功能、自动衍生等；2.4.13 样品冷却：支持，样品高速冷却机制可在20分钟以内达到设定温度；2.4.14 智能化样品冷却机制，智能控制样品仓内气流走向，充分保持其内部温度，防止样品仓门打开时外部热空气侵入影响样品仓内温度，并放置冷凝的发生。

2.5   独立控温型柱温箱：

2.5.1   温度控制类型：强制空气循环；2.5.2 温度控制范围：室温-10℃~85℃；2.5.3 色谱柱容量：单个柱温箱内可放置100mm×6根；300mm×3根；2.5.4 双重漏液传感器：含气体和液体双重传感器。

2.6   二极管阵列检测器

2.6.1   光源：氘灯和钨灯；2.6.2 二极管数量：1024；2.6.3   波长范围：190~750nm；2.6.4 漂移：＜0.4×10-3AU/h；2.6.5 噪音：＜4.5×10-6AU；2.6.6 线性：＞2.4AU；2.6.7 温度系数：＜0.3×10-3AU/℃；

2.6.8   标准池：光程：10mm、池体积：12μL、耐压：12MPa；2.6.9   控温单元：光源，光路系统，流通池(部分选配流通池除外)；2.6.10 流通池温控：19~50℃、1℃步进；2.6.11 UV截止功能 内置UV截止滤光片(开/关可选)；2.6.12 实现共流出化合物的基线分离：可通过i-PDeA智能峰解卷积功能实现 ；2.6.13 智能动态范围扩展功能：可通过i-DReC功能实现；2.6.14 流通池ID/光源ID功能：识别流通池与光源的ID，录入数据文件与系统检查报告；

3.   质谱部分

3.1   质量范围m/z：涵盖2-2000 amu或更宽；3.2 灵敏度：（提供权威第三方机构仪器检测证书灵敏度证明文件）；3.2.1 ESI源正离子方式：1pg 利血平，MRM（609->195）,信噪比S/N >300000:1（RMS）；ESI源正离子方式：利血平，MRM（609->195），仪器检出限IDL<2fg；3.2.2 APCI源正离子方式：50fg利血平MRM（609->195）,信噪比>3000(RMS) ；3.2.3 ESI负离子方式 : 1pg 氯霉素，MRM（321->152），信噪比>300000:1 (RMS) ； ESI负离子方式：氯霉素，MRM（321->152），仪器检出限IDL<2fg；3.3 重复性：氯霉素，50fg，6次重复进样，RSD ≤   2%；3.4 质谱分辨率（FWHM):样品(利血平)，结果m/z609处FWHM≤ 0.4u；3.5 质量准确度:样品(利血平)实测值与理论值之间的误差≤ 0.2u；3.6 质谱扫描速度:   最小步径为0.1u ，大于20000 uc；3.7 正负离子切换速度：不超过15ms(不损失灵敏度的情况下)，实现正、负离子同时采集；3.8 交叉污染cross talk（串扰）： < 0.0005% ；  3.9 质谱最小延迟时间：不超过   1msec；3.10 质谱MRM最小驻留时间（Dwell Time）：<1msec； 3.11 MS到MS/MS切换时间：<1msec；3.12 质量稳定性: ＜0.05u   /24hr；3.13 MRM通道数量：一次进样，不分时间段，可以至少同时检测30000个MRM离子对，并保证灵敏度和重现性不受损失；3.14 MRM通道速度：>500MRM/s，提供相应的证明文件；3.15 MRM同步扫描：同步检查扫描在MRM或其它事件的同时，可触发产物离子扫描，同时实现定性定量；能自动按照离子对数目自动优化loop事件；3.16 离子源：3.16.1   离子源接口: 离子源为独立电喷雾离子源，非复合源配置，具有真空锁定装置，离子源的清洁、维护、切换方便、快速，无需卸除质谱真空系统。3.16.2 离子源流速范围：正/负ESI接口和正/负APCI接口：1μL/min～2000μL/min；3.16.3 ESI离子源加热气设计：独立的离子源加热辅助气设计，脱溶剂温度可达650°C，并可针对不同化合物设定不同的分析温度，保证获得最优的离子化效果。3.16.4   可选配同一品牌的原位分析电离源，进一步扩展质谱应用。同一品牌兼容性更好，售后服务更优。3.17 质量分析器：串联四极杆型质量分析器，双曲面全金属钼四极杆，不需要控温即可保证质量准确度的稳定性；3.17.1 Q1四极杆设计：Q1带有预四极杆和后四极杆用作离子聚焦和抗污3.17.2 Q2碰撞室设计：碰撞室采用多极杆超快速碰撞室，实现快速MRM性能，同时采取先进的曲线型加速电势场加碰撞气压控制，同时进行线性高压加速，可有效消除记忆效应和交叉污染。3.17.3 Q2碰撞室高压加速技术：在超高速扫描30000Da/s的情况下高质量端的信号强度稳中有升，避免了因扫描速度加快造成的质量检测范围狭窄。3.17.4 Q3四极杆设计：Q3前端带有预四极杆用作离子聚焦和抗污染功能有效降低中性分子引起的背景噪声。 3.18 检测器：3.18.1 高灵敏度检测器：离轴连续打拿电子倍增器，动态范围：8×106，检测器前端采用具备离子聚焦及中性噪音过滤功能的电子透镜设计，可大幅度降低背景噪音、提高离子响应值。3.18.2 检测器：光电倍增器或电子倍增器；3.19 质谱调谐和校正系统：可实现全自动质谱调谐和校正。3.20 全中文工作站操作软件：支持Microsoft Windows 7以上中文操作环境，软件提供液相和质谱联用的全自动控制；简单的用户界面可以实现高效能的仪器调谐和方法优化，包括碰撞气压力和碰撞能量的自动优化，并可利用优化参数方便地建立分析方法；可进行数据采集、数据处理、定量分析和定性分析；有建立数据库功能，谱库检索功能，自动校正和全自动分析功能，全自动定量软件。3.21 质谱软件还可以自动MRM参数生成优化功能，不需要手动逐条输入MRM参数。可以不需要注射泵，直接液相联机柱上进样即可MRM自动优化。一键式触发全自动定量数据处理和报告功能。同时如需要，也可以采用手动模式修改MRM参数及其它定量批处理方法；3.22 质谱软件报告可中文显示，可自由添加、修改、提取化合物的信息，分析和处理方法；3.23 扫描功能：具有全扫描(Full Scan)、选择离子扫描(SIM)、选择反应串联质谱扫描(SRM)、子离子扫描（Product Ion Scan）、母离子扫描（Precursor Ion Scan）、中性丢失扫描（Neutral Loss Scan）、多反应监测扫描（MRM）、混合扫描（Mixed Scan Mode）、正/负离子快速切换扫描；3.24 自动调谐：在正离子和负离子模式均可以进行灵敏度和分辨率的自动优化，进行质量校正；

4.   主机配置要求

4.1   高压输液泵 2套；4.2 在线脱气机 1套；4.3 自动进样器 1套；4.4 独立降温型柱温箱 1套；4.5 低延迟体积超高效混合器1套；4.6   二极管阵列检测器；4.7 网络化系统控制器；4.8 串接四极杆液质主机1台；4.9 液质接口离子源ESI源1套；4.10 计算机和打印机各1台；4.11 原厂质谱全中文工作站软件1套；4.12 氮气发生器1套。

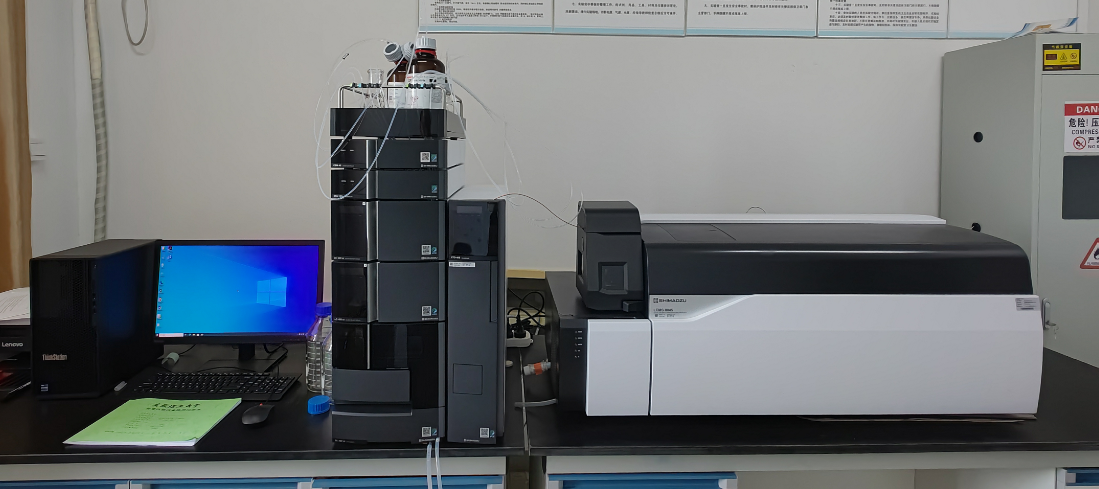

仪器照片
