安徽理工大学高峰学科建设经费购置仪器信息核准表
所属学院：土木建筑学院 仪器存放地点：土木学院南133
仪器名称 |
冲击裂纹测试系统 |
国别 |
比利时 |
高峰学科 仪器编号 |
GFYQ 2022-4-1-01 |
型号 |
MatchID-Stereo HS |
安装日期 |
2023.09.25 |
生产厂家 |
MatchID NV |
设备管理人 |
汪海波 |
联系电话 |
13625623199 |
电子邮箱 |
hbwang2@aust.edu.cn |
技术指标与参数 1. 冲击裂纹测试分析软件1套，具有以下功能：应变分辨率10 微应变，应变测量范围0.005%到2000%。位移分辨率不大于0.01 个像素。软件包含专业的虚功法材料力学参数反求模块，包括弹塑性、超弹性、粘弹性、粘塑性等材料模型库。弹性阶段可以获得弹性模量，泊松比，刚度矩阵参数，剪切模量等；塑性阶段反求模块可以选用模型库有：Bilinear, Swift, Voce I, Voce II, Ludwik等硬化模型进行参数反求; 须提供相关证明材料，并要求中标公司在中标之后1周之内对该功能进行演示。软件包含ODS模态分析功能，可进行时域和频域的分析，具有与Simcenter Testlab模态分析软件的专业数据交换接口Simcenter Testlab，可以将测量的数据以*.ldsf格式导入到Simcenter Testlab中进行更专业的模态分析。 2. 数据采集装置主要组成和功能如下：高速工业相机2台，满幅分辨率1024×1024@20,000fps，水平和垂直方向像素均不低于1024×1024；120000fps时分辨率不低于360×360，且相机画幅比例(长宽比例)可调整；50mm定焦镜头2个，200W LED常亮冷光源2个；最高拍摄速度200,000fps；高速工业相机内存32GB；最短曝光时间159ns；像元尺寸不小于：20um；控制台：i7第十一代11800H处理器内存32G，固态硬盘2TB；其他配套软件和固定装置等。 |

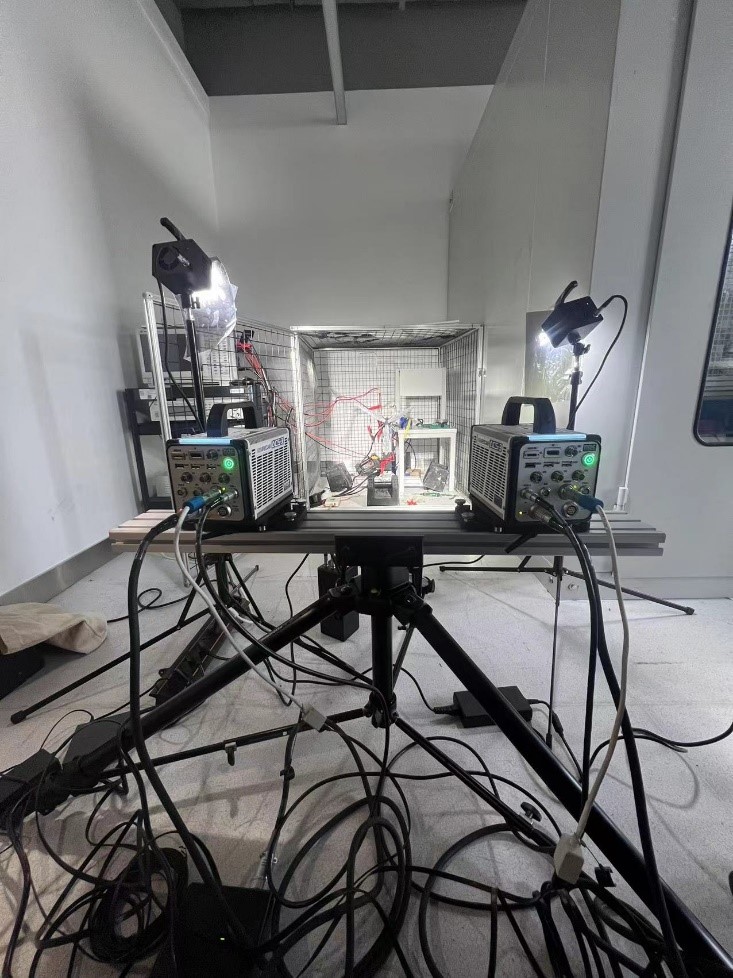

仪器照片
|
|
|
|
|
|
|
|
|
