安徽理工大学高峰学科建设经费购置仪器信息核准表
所属学院：土木建筑学院 仪器存放地点：土木学院结构大厅
仪器名称 |
衬砌结构-地层-水压复合体模拟试验系统 |
国别 |
中国 |
高峰学科 仪器编号 |
GFYQ 2021-4-2-01 |
型号 |
CQDC-250 |
安装日期 |
2023年3月 |
生产厂家 |
四川普盛科技有限责任公司 |
设备管理人 |
姚韦靖 |
联系电话 |
18255415068 |
电子邮箱 |
yaoweijing0713@163.com |
技术指标与参数 （1）、钢结构试验平台 1) 试验平台的最大承载力为2400kN； 2) 试验平台尺寸：3200×3200mm，满足试体尺寸：2500×2500×300mm。 （2）、试体盖板、钢板圆盘 1) 试体盖板为一整体板； 2) 试体盖板的最大承载能力为2400kN； 3) 为满足填充试样需要，在进行试验准备过程中试体盖板能够整体4) 试体盖板正中留设直径800mm的圆形孔洞； 5) 孔洞中可镶嵌安装直径790mm的钢板圆盘，钢板圆盘上凿不同形状和尺寸的孔洞，用于对不同断面的隧道模拟； 6) 圆盘、试体盖板通过法兰圈由螺栓连接。 （3）、水平反力架 1) 每个X、Y反力架分别承受X、Y方向的水平最大承载力为1200kN，2点加载（600kN+600kN）； 2) 水平反力架与试验平台固定连接； （4）、竖向龙门反力架 1) 每个龙门梁由1根上水平梁、2根侧梁、1根下水平梁组成； 2) 上、下水平梁与2根侧梁均由螺栓刚性连接，且必须保证刚节点以及上、下水平梁具有足够的刚度，下水平梁与试验平台牢固连接； 3) 每个龙门反力架的垂向最大承载力为1200kN，2点加载（600kN+600kN）； （5）、水平加载推梁 1) 每个加载梁的最大承载力为1200kN，2点加载（600kN+600kN）； 2) 每个加载梁的最大行程为300mm； 3) 加载梁应具有X，Y方向独立加载和同步加载2种功能； 4) 满足试体尺寸：2500×2500×300mm； 5) X、Y方向试体水平加载梁可独立加载和推进，X、Y方向初始应力加载完毕后，Y方向可继续分级加载至结构破坏； 6) Y方向分级加载时，液压油缸的行程范围为0-300mm
|

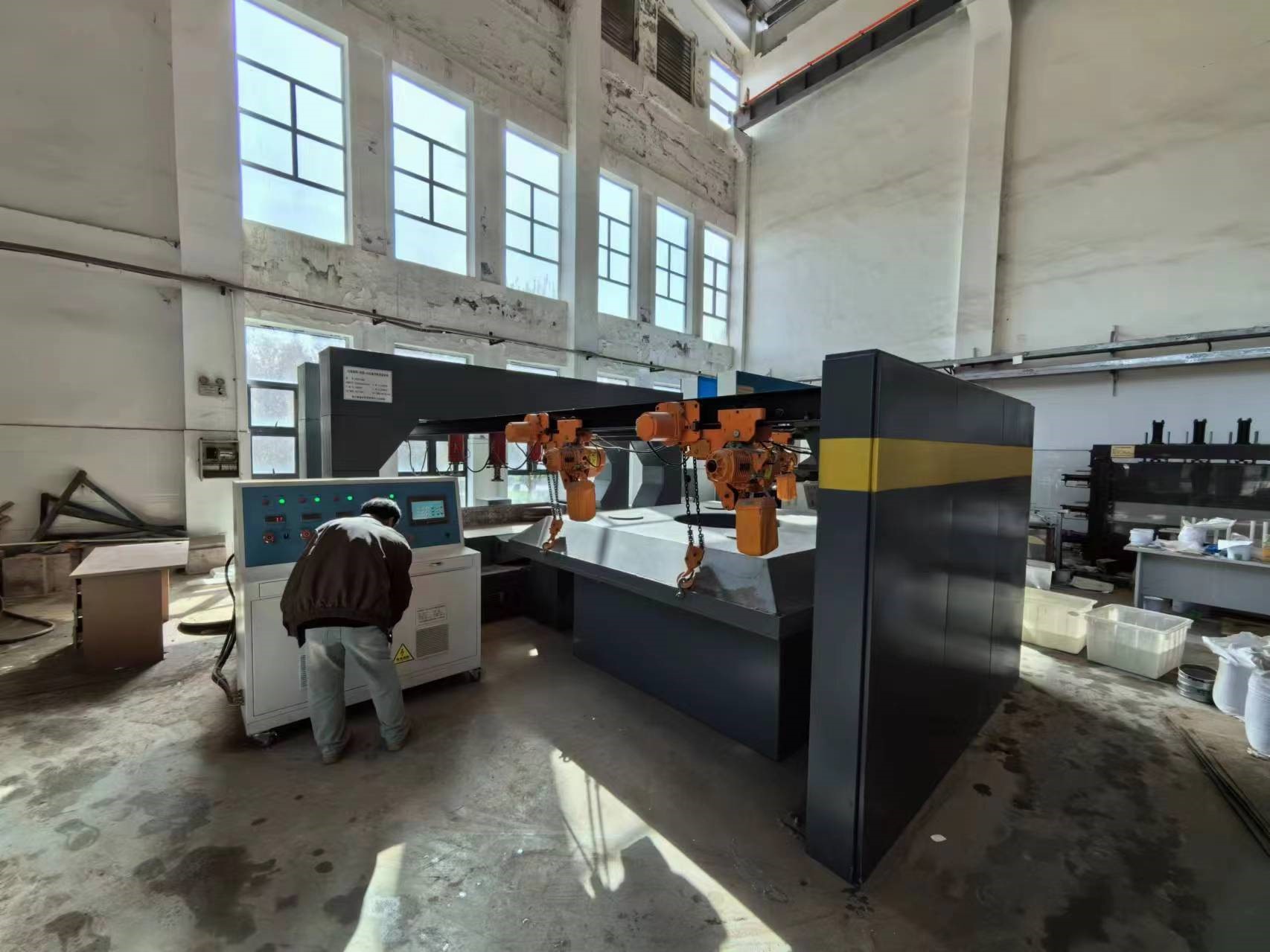

仪器照片
|
