型号

HX-SY02B

安装日期

2023

生产厂家

湖南奥城科技有限公司

设备管理人

李怀宾

联系电话

15940262595

电子邮箱

技术指标与参数

1.煤岩显微镜基础参数

1.1用途

用于材料显微组织的观察与分析。

1.2基本性能

（1）研究级正立式反射偏光显微镜，高稳定性、多功能集成式，观察方式齐全。性能符合MT/T 1053-2008《测定镜质体反射率的显微镜光度计技术条件》要求。

（2）具有无限远轴向和径向双重色差校正及反差增强光学系统，即ICCS光学系统，消除杂散光等干扰因素。物镜提供最高反差、最高衬度、最高分辨率的最锐利图像。使用国际标准齐焦距离45mm。

（3）放大倍数为50x、100x、200x、和500x（油镜）和1000x。

（4）通过光陷阱技术，防止眩光，增强明暗反差。

（5）反射光照明器具有多达6位的功能转换盘，配有明场、单偏光、正交偏光（带有λ补偿器的可360°旋转的检偏滑尺）。功能转换方便，增减功能操作简捷。

（6）模块化设计和开放式结构，保留了所有选择项，便于日后升级和功能增强。

（7）人机工程学设计，坚固稳定的金字塔型机架构造，减少占台面积，承载能力大，操作简单方便。

（8）出厂前预装调试，保证各部件质量及匹配质量。

（9）仪器为原装正品，非组装品。部件和罩壳为全金属（光学部件及灯箱除外），无塑料件。

1.3镜头

（1）目镜：宽视场双目观察，10x/23高眼点（视场数为23），带视度补偿目镜，配置预装10/100测微尺。观察视域大而舒适。双目镜头为铰链式，眼点高低可调。调眼距时，能保证目镜齐焦。

（2）物镜：高精度新标准EC物镜（反差增强型物镜），使用高折射率低色散萤石材料。特殊镀膜技术（蔡司知识产权），光线透过率高达99.9999％，能够降低透镜界面漫反射，同时具有防霉功能。

1.4载物台系统

煤岩专用自动扫描载物台系统，带定位装置；并可通过软件控制载物台Z轴自动聚焦，XY轴方向自动扫描试样，移动范围50mm×50mm，最小步进精度0.05um，XY轴复位重复精度<1um。

1.5物镜转盘：6孔可调对中，对中精度高，增加标准放大倍数空间。

1.6光源

采用最完善的科勒照明系统，消除照明色差。最新设计完全满足科勒照明的全消色差反射光路，大大提高图像质量。使用特种设计的长寿命高亮度LED冷光源及反光碗系统，带调光装置及温度显示。增强光的色还原性，提高分辨率，同时光效高而且均匀。

1.7滤色片及其他附件

安装滤色片系统，配置日光色温矫正滤色片。目镜测微尺10/100和测微台尺用于简单长度方面的测量及定标。压平器，UPS稳压器。

1.8硬件：DELL商用台式计算机（酷睿双核I5/1T/16G/DVD刻录/23’’LCD显示器）。由于以上设备更新换代较快，由此造成停产或升级而引起的技术参数及型号的变更，双方另行协商解决。

2.显微光度计

*2.1总体要求：LYNX-A系列固态硅光电倍增管（SiPM），内部带制冷装置，使用低电压运行，具有高增益、高精度、暗电流小、噪音低、稳定性好、防电磁干扰能力强、自动保护性能与可控性好等特性。原装进口，能够快速准确地自动测定显微煤岩组分、煤镜质组反射率、焦碳空隙率、自动鉴别单种煤与混煤、混煤类型的判别等。符合国家标准GB6498-2008，高分辨率、高灵敏度，具有数字扫描能力，具有光积分和信号储存能力，体积小、重量轻、性能稳定。

*2.2测量光栏直径小于等于4微米。滤光系统单色性好（峰值宽度小于10纳米），通过率高（通过率大于35％）。

*2.3检测范围：546±5nm。

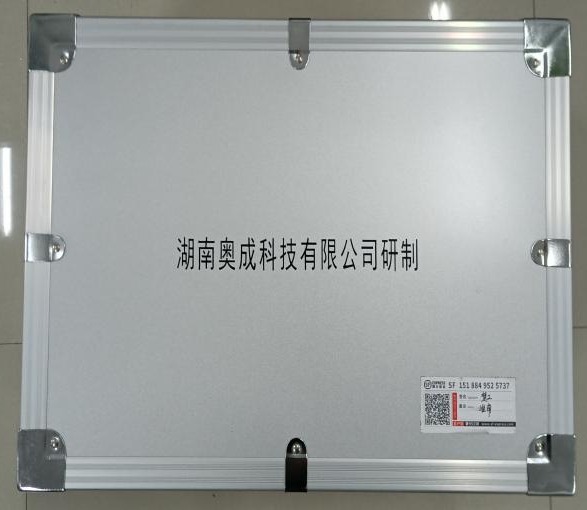

仪器照片
