安徽理工大学高峰学科建设经费购置仪器信息核准表
所属学院：机电工程学院 仪器存放地点：国家重点实验室C310
仪器名称 |
表磁分布测量装置 |
国别 |
中国 |
高峰学科 仪器编号 |
GFYQ 2023-5-2-06 |
型号 |
FE-2100 |
安装日期 |
2024.03.15 |
生产厂家 |
湖南省永逸科技有限公司 |
设备管理人 |
程刚 |
联系电话 |
13866647074 |
电子邮箱 |
chgmech@mail.ustc.edu.cn |
技术指标与参数 1、探头移动XYZ电动调节，XY最大行程300mm，Z最大行程100mm。根据实际台体结构，为保护台体和探头，X移动范围300mm，Y移动范围100mm，Z移动范围69mm； 2、X、Y、Z轴，移动分辨率0.01mm，回位精度±0.02mm； 3、三爪卡盘U轴旋转同心度：0.01mm ，整体同心度优于：0.05mm。 ①光学电动平移台，型号：01RS002光学电动动旋转平台，变比1：180； ②台湾进口三爪卡盘型号SE-03，外径：φ1mm-φ81mm，内径：φ15-φ70。 ③精密测量旋转360°最高采样点数36000点，测试时间60秒（工业测量可换为10秒）。 4、测试主机高斯计自动量程四档：0.2k/0.4k/1k/2k/4k/10k/20kGs七档自动量程；分辨率：对应各档满量程0.2%，400Gs 以下，0.1Gs有效；准确度：对应各档满量程1.0%。 5、测试探头厚度2mm，宽度：4mm，前端伸出长度：90mm，可单独购买探头。 6、主要测试方式，卡盘夹持转子内圆，测转子外圆表磁，也可测转子端面表磁，探头共用。
|

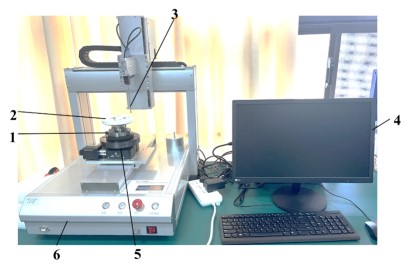

仪器照片
|
