安徽理工大学高峰学科建设经费购置仪器信息核准表
所属学院：机电工程学院 仪器存放地点：励学楼C203
仪器名称 |
模块化液压综合试验台 |
国别 |
中国 |
高峰学科 仪器编号 |
GFYQ 2023-5-2-05 |
型号 |
定制 |
安装日期 |
2024.09.27 |
生产厂家 |
广州市新欧机械有限公司 |
设备管理人 |
何涛 |
联系电话 |
13625544120 |
电子邮箱 |
taoheaust@163.com |
技术指标与参数 （1）油箱容量≥1000L，主系统最高试验压力可达40MPa，主系统最大流量≥100L/min。 （2）输入电源电压容量：三相交流AC 380V50Hz，电流200A，主电机采用变频调速（0~3000 r/min可调），主电机机功≥55KW。 （3）液压泵试验台主油路测试流量范围：5~150L/min，精度±1%；泄漏测试流量范围：3~60L/min，精度±1%；压力传感器测量精度：±0.5%FS；扭矩转速仪测试范围：±1000Nm，精度0.2%；测试加载模式：溢流阀加载；测试闭式泵的补油流量≥120L/min，补油压力≥4MPa。 （4）测试精度：JB/T10829-2008 B级；液压油：46#抗磨液压油；系统污染度：NAS8级；工作油液试验温度范围： 50℃±4℃，油温可自动控制，最高温度不超过80 ±2℃，冷却方式自来水水冷（预留水塔冷却接口，方便拓展）。 （5）实验平台主体采用模块化设计，主要部分包含液压站和液压泵试验台及加载试验台，试验台需预留后期拓展测试液压马达、阀及油缸等液压元件的接口；电控系统采用带以太网的PLC控制，便于后续的扩展。
|

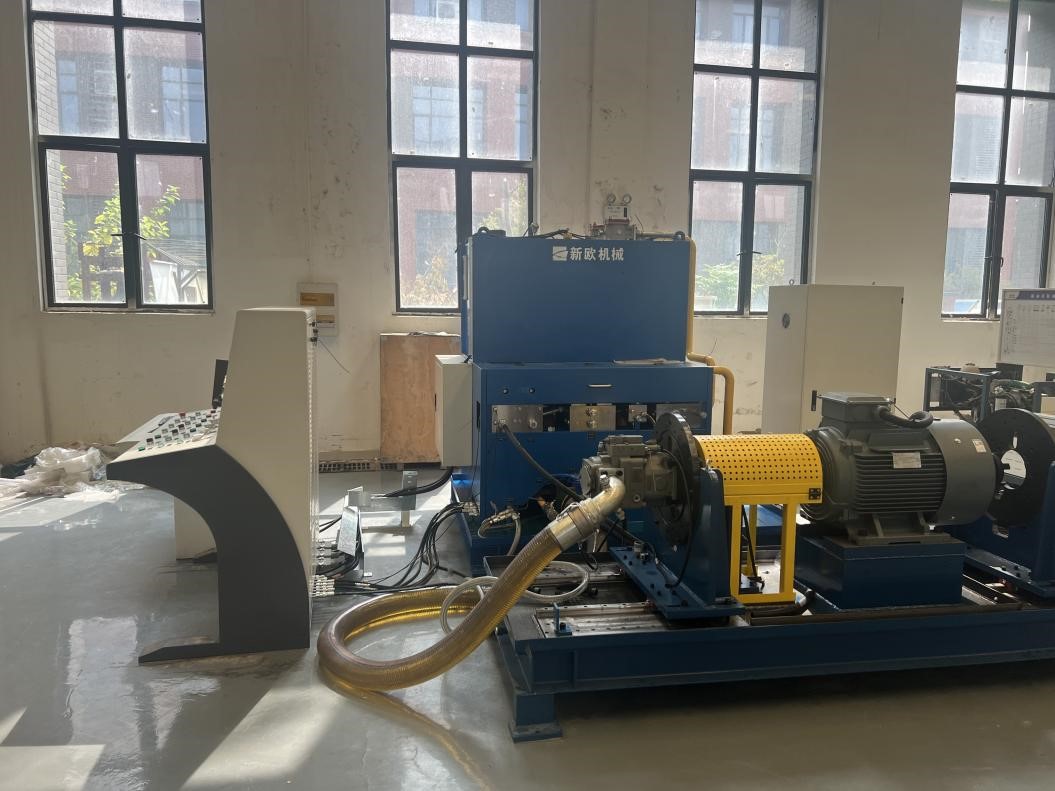

仪器照片
|
